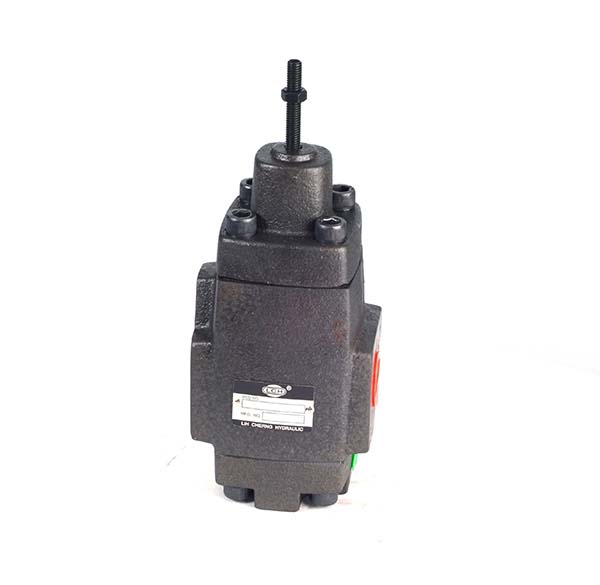

型号 HT-06
特点:- 此阀是以引导压力，泄油的作动，藉以达到，顺序控制，泄压控制，抗衡控制，御载控制等回路设计的需求。
- 具有付止回阀与无付止回阀两种型式。
- 付止回阀一般用在回路的背压防止自动降落回路上。无付止回阀一般用在顺序、御载控制省马力，高低压回路上。
型号代码说明: HT-06-A1-10
|
|
型号代码 |
描述 |
|
1 |
H |
系列号码 H型压力控制阀 |
|
2 |
T |
安装型式 T: 管螺纹连接型 G: 底板安装型 |
|
3 |
06 |
口径尺寸 03:3/8” 06:3/4” 10:1-1/4” |
|
4 |
A |
压力调整范围 A:18-35kgf/cm2 B:35-70kgf/cm2 C:70-140kgf/cm2 |
|
5 |
1 |
控制方式 1型-内控内泄型 2型-内控外泄型 3型-外控外泄型 4型-外控内泄型 |
|
6 |
10 |
设计号码 |
规格表
|
型式号码 |
最大压力 kgf/cm2 |
最大流量 l/min |
重量 Kg |
螺丝规格 |
||
|
配管型 |
底板型 |
HT- |
HG- |
HG- |
||
|
HT-03 |
HG-03 |
250 |
50 |
4 |
4.4 |
M10x55x4pcs |
|
HT-06 |
HG-06 |
125 |
6.5 |
6.6 |
M10x55x4pcs |
|
|
HT-10 |
HG-10 |
250 |
12.3 |
10.7 |
M10x60x6pcs |
|
