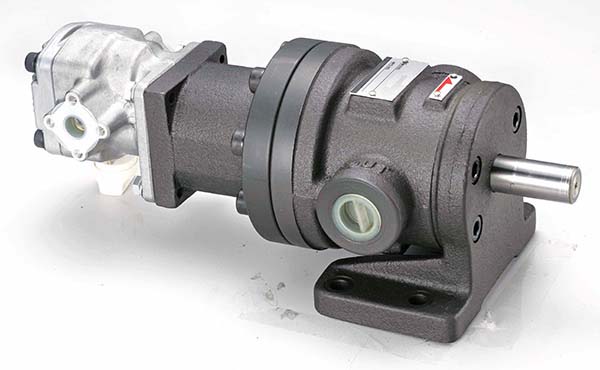

型號 50T+※ Series
特點:- 此泵浦是採用大容量、低噪音、高容積效率設計。
- T此系列泵浦加一個小流量gear pump 組合，可構成高低壓泵、省馬力功能。
- 同一軸心，採用單一電氣馬達安裝配管高低壓迴路係較為容易。
型號代碼說明: 50T-12-FRL-PA-X
|
|
型號代碼 |
描述 |
|
1 |
50 |
系列號碼 固定容量雙輪式輪葉泵浦 |
|
2 |
T |
接續方式 T:接管式 F:法蘭式 |
|
3 |
12 |
軸端輪葉幫浦(cc/rev) 7,12, 14, 17, 20, 23, 26, 30, 36, 39, 43 |
|
4 |
F |
安裝方式 F:法蘭型式 L:腳座型式 |
|
5 |
R |
迴轉方向 R:正轉 L:逆轉 |
|
6 |
L |
吐出部位(正式泵浦軸端) R:右邊 L:左邊-規格品 |
|
7 |
PA |
蓋端泵浦 R1:6, 8, 10, 12, 14, 17, 19, 23, 25, 31(cc/rev) 50T:7, 12, 14, 17, 20, 23, 26, 30, 36, 39, 43(cc/rev) PA:2~12(cc/rev) 軸心:Ø 12.5 PB:8~31.8(cc/rev)軸心:Ø 15.875 |
|
8 |
X |
(50T) X:有記號軸心 Ø19.05-key鍵,3/16*7/18法蘭Ø 95 無記號為規格品:軸心Ø22 |
|
型式號碼 |
吐出能量 (cc/rev) |
迴轉速(r.p.m) |
最高壓力 kgf/cm2 |
||||
|
迴轉速 (r.p.m) |
|||||||
|
1000 |
1200 |
1500 |
1800 |
最高 |
最低 |
||
|
50T-07 |
- |
9.0 |
11.2 |
13.5 |
1800 |
1200 |
70 |
|
50T-12 |
12 |
14.4 |
18.0 |
21.6 |
1800 |
950 |
70 |
|
50T-14 |
14.6 |
17.5 |
21.7 |
26.1 |
1800 |
950 |
70 |
|
50T-17 |
17 |
20.3 |
25.5 |
31.5 |
1800 |
950 |
70 |
|
50T-20 |
20.1 |
24.1 |
30.2 |
36 |
1800 |
950 |
70 |
|
50T-23 |
23 |
27.6 |
34.5 |
41.4 |
1800 |
950 |
70 |
|
50T-26 |
26.2 |
31.4 |
39.3 |
47.2 |
1800 |
950 |
70 |
|
50T-30 |
30 |
36 |
44.5 |
53 |
1800 |
950 |
70 |
|
50T-36 |
36.2 |
43.4 |
54.3 |
64 |
1800 |
950 |
70 |
|
50T-39 |
39 |
46.5 |
58.5 |
70 |
1800 |
950 |
70 |
|
50T-43 |
43 |
51.6 |
- |
- |
1200 |
950 |
70 |
