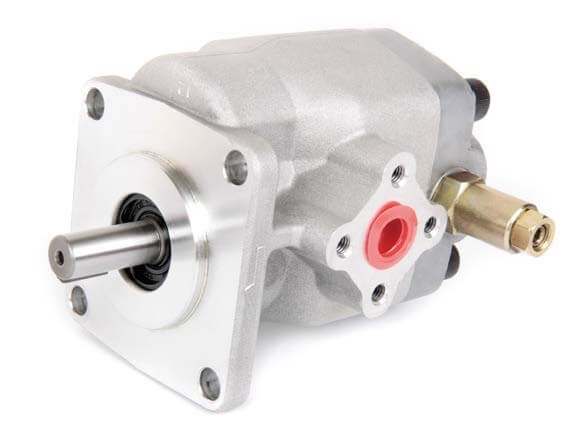

齿轮泵浦系列 / 齿轮泵附调压阀PR系列
首页 > 齿轮泵浦系列 > 齿轮泵附调压阀 PR系列 > 齿轮泵浦系列 / 齿轮泵附调压阀PR系列
型号 PR1 Series
特点:- 最高压力:250kgf/cm2
- 吐出量:2cc/rev~12cc/rev
- 法兰型式: JIS 4 孔式
型式号码:PR1-020-R-X1-4BJ-P1-1-10
| 型号代码 | 描述 | |
| 1 | PR1 |
系列号码 齿轮泵附调压阀 |
| 2 | 020 |
吐出量 020:2cc/rev 030:3cc/rev 040:4cc/rev 6:6cc/rev 075:7.5cc/rev 090:9cc/rev 105:10.5cc/rev 120:12cc/rev |
| 3 | R |
旋转方向(由心轴侧视之) R:顺时针 L:逆时针 |
| 4 | X1 |
心轴型式 X:平行键(X1:12.5) Y:梅花键(Y1:12T) Z:推拔键(Z1:1:8) W:扁轴/一字轴(W1) |
| 5 | 4BJ |
法兰型式 4BJ:JIS 4孔式 |
| 6 | P1 |
F法兰形式(F1~F2) PT牙规(P1- P2) G, BSP, PF牙规(G1-G2) |
| 7 | 1 |
1:5~70kgf/cm2 2:40~250kgf/cm2 |
规格表
|
型式号码 |
吐出量 |
工作压力 |
最高压力 |
额定转速 |
最高转速 |
最低转速 |
重量 |
|
PR1-020 |
2 |
210 |
250 |
1800 |
5000 |
900 |
169 |
|
PR1-030 |
3 |
210 |
250 |
1800 |
5000 |
850 |
1.7 |
|
PR1-040 |
4 |
210 |
250 |
1800 |
4500 |
800 |
1.71 |
|
PR1-060 |
6 |
210 |
250 |
1800 |
3500 |
700 |
1.72 |
|
PR1-075 |
7.5 |
210 |
250 |
1800 |
3000 |
600 |
1.74 |
|
PR1-090 |
9 |
210 |
250 |
1800 |
2500 |
550 |
1.74 |
|
PR1-105 |
10.5 |
210 |
250 |
1800 |
2000 |
500 |
1.74 |
|
PR1-120 |
12 |
175 |
210 |
1800 |
2000 |
500 |
1.76 |
