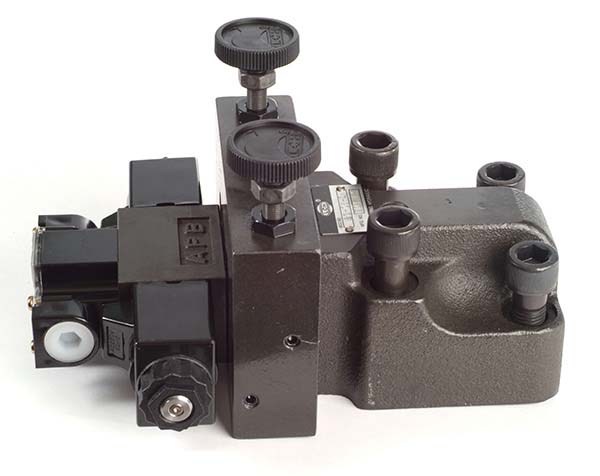

电磁控制溢流阀 / 电磁引导式溢流阀
首页 > 压力控制阀系列 > 电磁控制溢流阀 / 电磁引导式溢流阀
型号 BSG-06-2P
特点:- 压力控制阀，BSG-06，与双线圈电磁阀组合运用，藉以达到二段，或三段压力。
- 油压系统需要二种，或三种压力时，此型阀是一种最简便的设计。
型式号码: BSG-06-2P-1-3C6-A1-10
|
|
型号代码 |
描述 |
|
1 |
BS |
系列号码 (多压力)电磁控制溢流阀 |
|
2 |
G |
安装型式 T:管螺纹连接型 G:底板安装型 |
|
3 |
06 |
口径尺寸 03:3/8” 06:3/4” |
|
4 |
2P |
2P:双压力调整 3P: 三压力调整 |
|
5 |
1 |
压力调整范围 1:7-70kgf/cm2 2:10-140kgf/cm2 3:15-250kgf/cm2 |
|
6 |
3C6 |
导压型式 3C3 3C6 |
|
7 |
A1 |
电压型式 A1:AC110V/60HZ A2:AC220V/60HZ A3:AC380V/50HZ A4: AC110V/50HZ A5:AC220V/50HZ D1:DC12V D2:DC24V |
|
8 |
10 |
设计号码 |
规格表
|
型式号码 |
最大压力 kgf/cm2 |
压力调整范围 kgf/cm2 |
最大流量 l/min |
重量(kg) (不含电磁阀重量) |
螺丝规格 |
||
|
配管型 |
底板型 |
BST-** |
BSG-** |
BSG-** |
|||
|
- |
BSG-03-** |
250 |
1: 7-70 2:10-140 3:15-250 |
60 |
- |
7.3 |
M12x70x2pcs M12x90x2pcs |
|
BST-06-** |
BSG-06-** |
200 |
6.6 |
9.2 |
M16x60x2pcs M16x80x2pcs |
||
