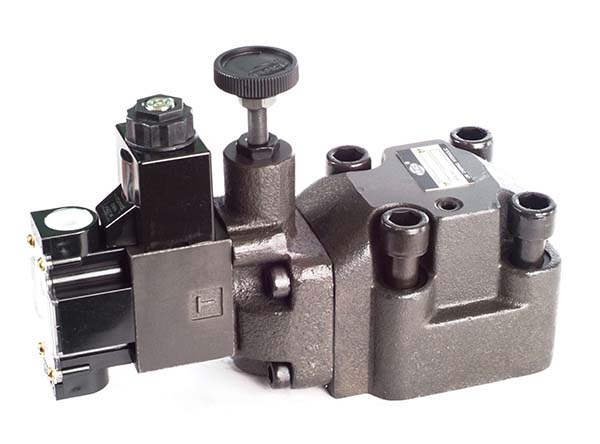

电磁控制溢流阀 / 电磁引导式溢流阀
首页 > 压力控制阀系列 > 电磁控制溢流阀 / 电磁引导式溢流阀
型号 BSHG-06
特点:- 此型控制阀为压力控制阀与单线圈电磁阀的组合运用，藉以达到系统压力，透过电磁阀的作动，达到泄载(unloading)与压力设定以满足系统作动的需求。
- 此型压力控制阀具有低噪音，大流量的特性。
- 此型平衡活塞式压力控制阀，已经经过压力，流量性能改良，关闭调整，作动灵活稳定。
- 导压口(Vent)可用遥控连接，可作遥控控制
型号代码说明: BSHG-06-1-2B2-A1-10
|
|
型号代码 |
描述 |
|
1 |
BSH |
系列号码 (大流量型)电磁控制溢流阀 |
|
2 |
G |
安装型式 G: 底板安装型 |
|
3 |
06 |
口径尺寸 06:3/4” 10:1-1/4” |
|
4 |
1 |
压力调整范围 1:7-70kgf/cm2 2:10-140kgf/cm2 3:15-250kgf/cm2 |
|
5 |
2B2 |
导压型式 2B2 2B2B 2B3A 2B3B |
|
6 |
A1 |
电压型式 A1:AC110V/60HZ A2:AC220V/60HZ A3:AC380V/50HZ A4: AC110V/50HZ A5:AC220V/50HZ D1:DC12V D2:DC24V |
|
7 |
10 |
设计号码 |
规格表
|
型式号码 |
最大压力 kgf/cm2 |
压力调整范围 kgf/cm2 |
最大流量 l/min |
重量(Kg) (不含电磁阀重量) |
螺丝规格 |
|
BSHG-06 |
250 |
1: 7-70 2:10-140 3:15-250 |
250 |
7.8 |
M16x80x4pcs |
|
BSHG-10 |
500 |
12.6 |
M20x90x4pcs |
