方向控制閥系列 / 手動換向閥
首頁 > 方向控制閥系列 > 手動換向閥 DMG‧DMT 系列 > 方向控制閥系列 / 手動換向閥
型號 DMT-03
特點:- 手動換向閥有兩種不同型式，彈簧定位型，及鋼珠定位型。其適用範圍視各種機械的應用及要求而選擇彈簧或鋼珠型。
- 這種控制閥為滑軸型，一般為用手操作之。是一種最經濟，最簡單的換向閥。
型號代碼說明: DMT-03-3-C-2-10
|
|
型號代碼 |
描述 |
|
1 |
DM |
系列號碼 手動換向閥 |
|
2 |
T |
安裝型式 T:配管型 G:底板型 |
|
3 |
03 |
口徑尺寸 03:3/8” 04:1/2” 06:3/4” 10:1-1/4” |
|
4 |
3 |
2:二位置 3:三位置 |
|
5 |
C |
彈簧定位:C 鋼珠定位:D |
|
6 |
2 |

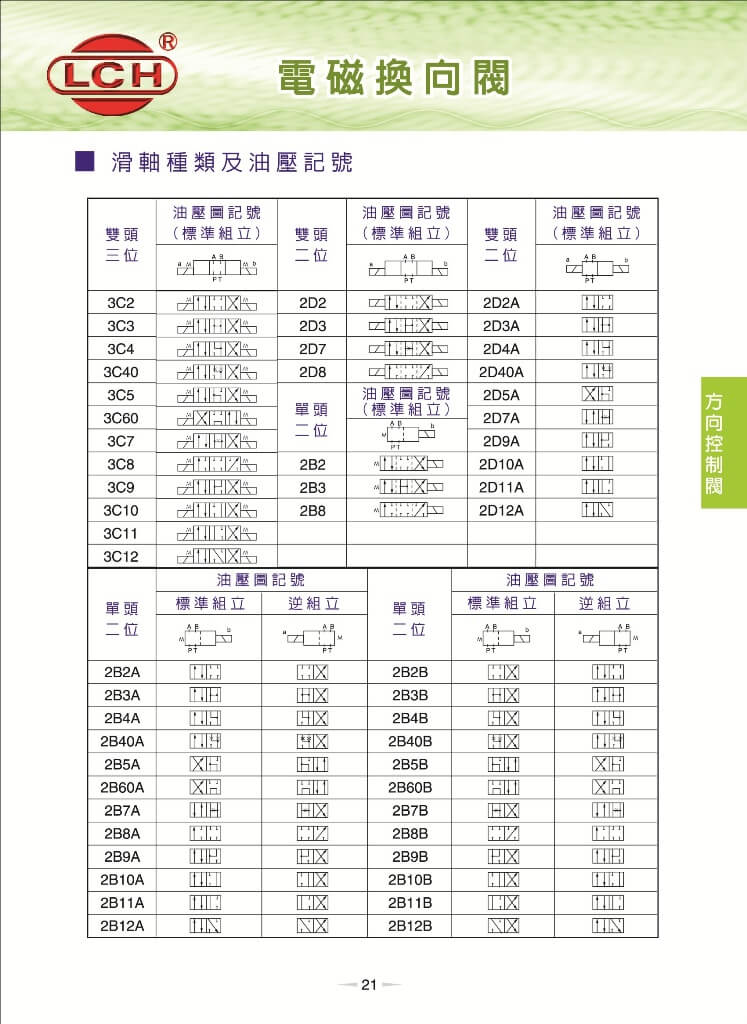

滑軸型式 參考滑軸種類及油壓記號表(P21) |
|
7 |
10 |
設計號碼 |
規格表
|
型式號碼 |
最大壓力kgf/cm2 |
最大流量l/min |
重量 kg |
滑軸型式 最大流量l/min |
||||
|
底板型 |
配管型 |
3C3 |
3C5 |
3C6 |
||||
|
DMG-02 |
- |
250 |
40 |
2 |
- |
30 |
||
|
DMG-03 |
DMT-03 |
60 |
4 |
4.5 |
40 |
|||
|
- |
DMT-04 |
100 |
- |
7 |
60 |
|||
|
- |
DMT-06 |
200 |
- |
10.8 |
150 |
|||
|
- |
DMT-10 |
320 |
- |
22.5 |
200 |
|||
