方向控制閥系列 / 液控單向閥 CPDG‧CPDT‧CPDF 系列
首頁 > 方向控制閥系列 > 液控單向閥 CPDG‧CPDT‧CPDF 系列

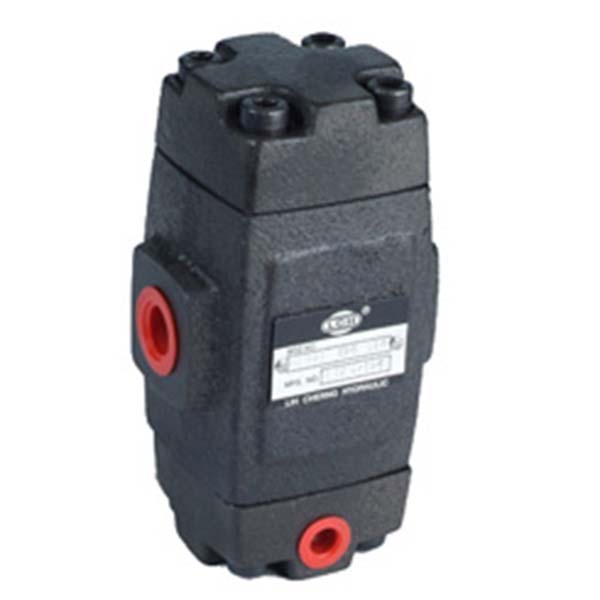

型號 CPDT-04
特點:- 液控單向閥利用引導壓力的控制，打開防逆閥，使其流向反向，關閉防逆閥可以持續保持系統內壓力
- 二段式液控單向閥，內部改良，可以獲得較低的開啟壓力以減少衝擊噪音，而提升品質。
型號代碼說明: CPDT-10-B4-10
|
|
型號代碼 |
描述 |
|
1 |
CPD |
系列號碼 液控單向閥 |
|
2 |
T |
安裝型式 T:配管型 G:底板型 F:法蘭型 |
|
3 |
10 |
口徑尺寸 03:3/8” 04:1/2" 06:3/4” 08:1" 10:1-1/4” 12:1-1/2" 16:2" |
|
4 |
B |
開啟壓力 A:0.5kgf/cm2 B:5kgf/cm2 |
|
5 |
4 |
選擇號碼 3:外引導外泄油 4:外引導內泄油 |
|
6 |
10 |
設計代號 |
規格表
|
型式號碼 |
額定流量l/min |
最大壓力l/min |
開啓壓力kgf/cm2 |
重量 kg |
||||
|
配管型 |
底板型 |
法蘭型 |
||||||
|
CPST-03 |
- |
40 |
250 |
A:0.5 B:5 |
0.6 |
- |
- |
|
|
CPDT-04 |
CPDG-03 |
50 |
3.9 |
4.3 |
- |
|||
|
CPDT-06 |
CPDG-06- |
125 |
6.5 |
7 |
- |
|||
|
CPDT-10 |
CPDG-10 |
CPDF-10 |
315 |
11 |
10.8 |
11 |
||
|
|
|
CPDF-16 |
500 |
29 |
||||
|
|
|
CPDF-10-L |
315 |
- |
17 |
|||
|
|
|
CPDF-16-L |
500 |
- |
35.7 |
|||
