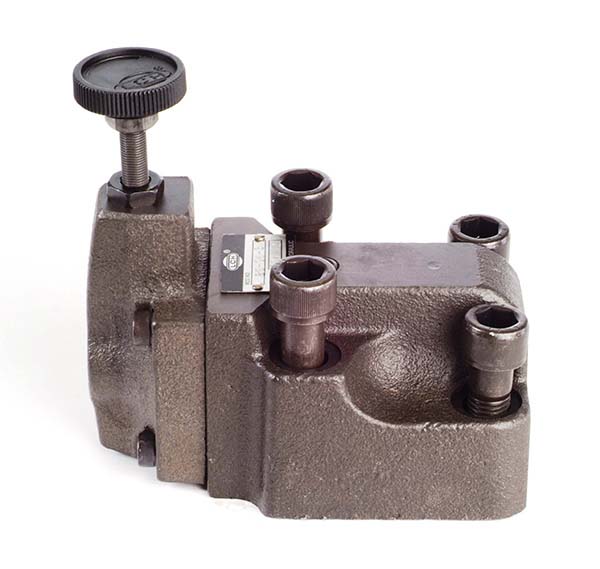

先導控制溢流閥 / 引導式溢流閥
首頁 > 壓力控制閥系列 > 先導控制溢流閥 / 引導式溢流閥
型號 BG-06
特點:- 傳統式簡單油壓系統，如具有特殊考慮常被運用此型壓力閥。
- 此型閥結構簡單經濟。
- 導壓口(Vent)可用遙控連接並可作遙控控制。
型號代碼說明: BG-06-1-10
|
|
型號代碼 |
描述 |
|
1 |
B |
系列號碼 先導控制溢流閥 |
|
2 |
G |
安裝型式 T: 管螺紋連接型 G: 底板安裝型 |
|
3 |
06 |
口徑尺寸 03:3/8” 06:3/4” |
|
4 |
1 |
壓力調整範圍 1:7-70kgf/cm2 2:10-140kgf/cm2 3:15-250kgf/cm2 |
|
5 |
10 |
設計號碼 |
規格表
|
型式號碼 |
最大壓力 kgf/cm2 |
壓力調整範圍 kgf/cm2 |
最大流量 l/min |
重量 kg |
螺絲規格 |
||
|
配管型 |
底板型 |
BT- |
BG- |
BG- |
|||
|
BT-04 |
BG-03 |
250 |
1: 7-70 2:10-140 3:15-250 |
60 |
2.6 |
4.7 |
M12x70x2pcs M12x90x2pcs |
|
BT-06 |
BG-06 |
200 |
4.0 |
6.6 |
M16x60x2pcs M16x80x2pcs |
||
|
BT-10 |
- |
400 |
6.7 |
- |
- |
||
