齒輪泵浦系列 / 單聯齒輪泵浦HGP系列
首頁 > 齒輪泵浦系列 > 單聯齒輪泵浦 HGP系列 > 齒輪泵浦系列 / 單聯齒輪泵浦HGP系列

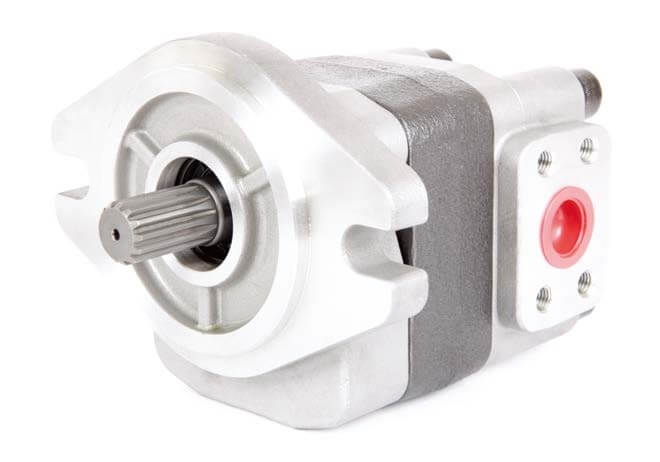

型號 HGP-4A Series
特點:- 最高壓力:300kgf/cm2
- 吐出量:20cc/rev~70cc/rev
- 心軸型式:X:平行鍵 Y: 梅花鍵 Z: 推拔鍵
- 固定方式: F:法蘭式
- 法蘭型式: SAE 2-bolt
型式號碼:HGP-4A-F-23-R-X1-2BB-P1
|
|
型號代碼 |
描述 |
|
1 |
HGP |
系列號碼 單聯齒輪泵 |
|
2 |
4A |
尺碼款式 4A款式 |
|
3 |
F |
固定方式 F:法蘭形式 |
|
4 |
23 |
吐出量 20:20cc/rev 23:23cc/rev 25:25cc/rev 28:28cc/rev 32:32cc/rev 40:40cc/rev 45:45cc/rev 50:50cc/rev 55:55cc/rev 60:60cc/rev |
|
5 |
R |
旋轉方向(由心軸側視之) R:順時針 L:逆時針 |
|
6 |
X1 |
心軸型式 X:平行鍵(X1:Ø22.22, X2:Ø25.4) Y:梅花鍵(Y1:13T, Y2:15T) Z:推拔鍵(Z1:1:8) |
|
7 |
2BB |
法蘭型式 2BA:SAE 2孔式 (A 型) 2BB:SAE 2孔式 (B 型) |
|
8 |
P1 |
出入油口型式 F法蘭型:(F1-F2) PT牙規:(P1- P2) G, BSP, PF牙規:(G1-G2) N牙規:(N1~N2)
|
|
型式號碼 |
吐出量 |
工作壓力 |
最高壓力 |
最高轉速 |
最低轉速 |
重量 |
|
HGP-4A-※20※ |
20 |
250 |
300 |
3000 |
600 |
4.1 |
|
HGP-4A-※23※ |
22.5 |
250 |
300 |
3000 |
600 |
4.6 |
|
HGP-4A-※25※ |
25 |
250 |
300 |
3000 |
600 |
5.1 |
|
HGP-4A-※28※ |
28 |
250 |
300 |
3000 |
600 |
5.7 |
|
HGP-4A-※32※ |
31.5 |
250 |
300 |
3000 |
600 |
6.4 |
|
HGP-4A-※36※ |
35.5 |
210 |
250 |
3000 |
600 |
7.1 |
|
HGP-4A-※40※ |
40 |
210 |
250 |
3000 |
600 |
8.0 |
|
HGP-4A-※45※ |
45 |
210 |
250 |
2600 |
600 |
8.8 |
|
HGP-4A-※50※ |
50 |
175 |
210 |
2500 |
600 |
9.7 |
|
HGP-4A-※55※ |
55 |
175 |
210 |
2400 |
600 |
10.7 |
|
HGP-4A-※60※ |
60 |
140 |
175 |
2000 |
600 |
11.8 |
|
|
|
|
|
|
|
