齒輪泵浦系列 / 單聯齒輪泵浦HGP系列

首頁 > 齒輪泵浦系列 > 單聯齒輪泵浦 HGP系列 > 齒輪泵浦系列 / 單聯齒輪泵浦HGP系列
齒輪泵浦系列 / 單聯齒輪泵浦HGP系列
下載 詢問
符號圖

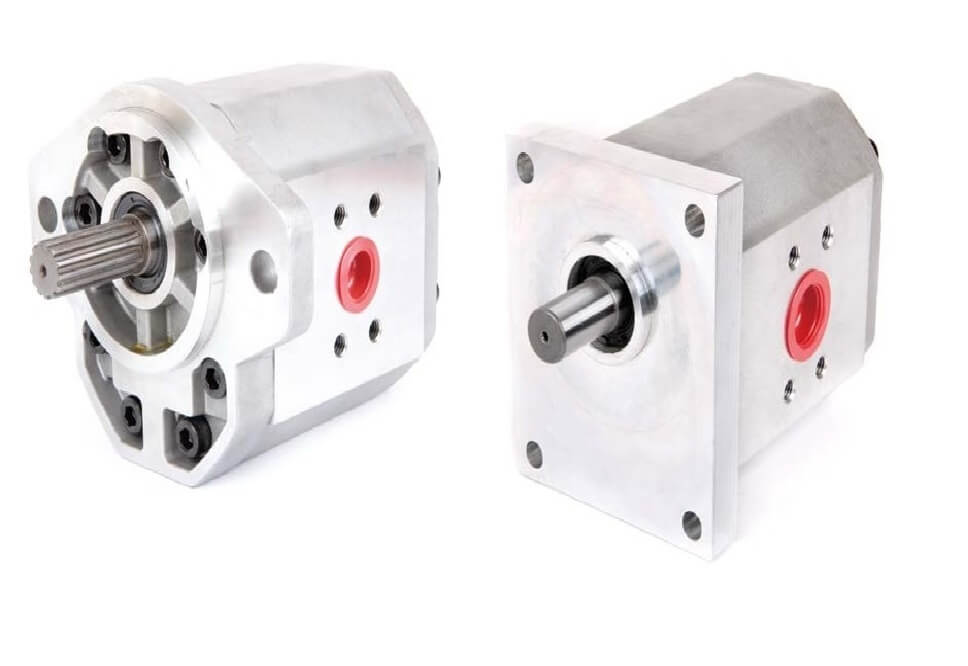

型號  HGP-5A Series

特點:
  • 最高壓力:300kgf/cm2
  • 吐出量:22cc/rev~90cc/rev
  • 心軸型式:X:平行鍵 Y: 梅花鍵 Z: 推拔鍵
  • 固定方式: F:法蘭式 L: 腳座式
  • 前蓋固定孔: SAE 2孔式,4BD式:4孔式
如何訂購:

型式號碼:HGP-5A-F-55-R-X1-2B-F6



型號代碼

描述

1

HGP

系列號碼

單聯齒輪泵

2

5A

尺碼款式

5A款式

3

F

固定方式

F:法蘭形式

L:腳座形式

4

55

吐出量

22:22cc/rev

26:26cc/rev

33:33cc/rev

44:44cc/rev

50:50cc/rev

55:55cc/rev

63:63cc/rev

75:75cc/rev

80:80cc/rev

90:90cc/rev

5

R

旋轉方向(由心軸側視之)

R:順時針

L:逆時針

6



選擇:

無:標準

M:油壓馬達

7

X1

心軸型式:

X:平行鍵(X1:Ø22.22, X2:Ø25.4)

Y:梅花鍵(Y1:13T),(重機械用可客製心軸)

Z:推拔鍵(Z1:1:8),(重機械用可客製心軸)

8

2B

前蓋固定孔

2B:SAE 2孔式

4BD:DIN 4孔式



9

 F6

出入油口型式

F法蘭形式(F1-F6)

G, BSP, PF牙規(G1)

PT牙規(P1)

NPT牙規(N1)

UNF 牙規(U1-U2)
規格表

型式號碼

吐出量
cc/rev

工作壓力
kgf/cm2

最高壓力
kgf/cm2

最高轉速
r.p.m.

最低轉速
r.p.m.

重量
kg

HGP-5A-※22※-※-※

22

280

330

3000

700

5.61

HGP-5A-※26※-※-※

26

280

330

3000

700

5.69

HGP-5A-※33※-※-※

33

280

330

3000

700

5.83

HGP-5A-※44※-※-※

44

240

290

3000

700

6.05

HGP-5A-※50※-※-※

50

240

290

3000

700

6.13

HGP-5A-※55※-※-※

55

210

255

3000

700

6.27

HGP-5A-※63※-※-※

63

210

240

3000

600

6.43

HGP-5A-※75※-※-※

75

190

210

3000

600

6.67

HGP-5A-※80※-※-※

80

180

210

3000

600

6.77

HGP-5A-※90※-※-※

90

170

190

2500

600

6.97
