齒輪泵浦系列 / 單聯齒輪泵浦HGP系列

首頁 > 齒輪泵浦系列 > 單聯齒輪泵浦 HGP系列 > 齒輪泵浦系列 / 單聯齒輪泵浦HGP系列
齒輪泵浦系列 / 單聯齒輪泵浦HGP系列
下載 詢問
符號圖

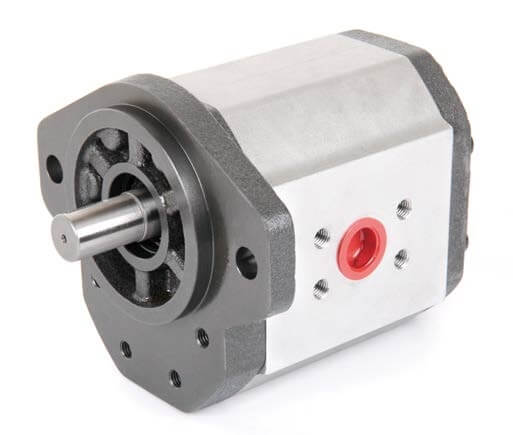

型號  HGP-5AI Series

特點:
  • 最高壓力:300kgf/cm2
  • 吐出量:22cc/rev~90cc/rev
  • 心軸型式:X:平行鍵 Y: 梅花鍵 Z: 推拔鍵
  • 固定方式: F:法蘭式
  • 法蘭型式: SAE 2-bolt; DIN 4-bolt
如何訂購:

型式號碼:HGP-5AI-F-63-R-X1-2B-P1



型號代碼

描述

1

HGP

系列號碼

單聯齒輪泵

2

5AI

尺碼款式

5AI款式

3

F

固定方式

F:法蘭形式

L:腳座形式

4

63

吐出量

22:22cc/rev

26:26cc/rev

33:33cc/rev

44:44cc/rev

48:48cc/rev

55:55cc/rev

63:63cc/rev

75:75cc/rev

80:80cc/rev

90:90cc/rev

5

R

旋轉方向(由心軸側視之)

R:順時針

L:逆時針

6

X1

心軸型式

X:平行鍵(X1:Ø22.22, X2:Ø25.4)

Y:梅花鍵(Y1:13T)

Z:推拔鍵(Z1:1:8)

7

2B

法蘭型式

2B:SAE 2孔式

8

F

G

P

N

U

法蘭形式(F1-F6)

G, BSP, PF牙規(G1)

PT牙規(P1)

NPT 牙規(N1)

UNF 牙規(U1-U2)

規格表

型式號碼

吐出量
cc/rev

工作壓力
kgf/cm2

最高壓力
kgf/cm2

最高轉速
r.p.m.

最低轉速
r.p.m.

重量
kg

HGP-5AI-※22※-※-※

22

280

330

3000

700

0.96

HGP-5AI-※26※-※-※

26

280

330

3000

700

9.04

HGP-5AI-※33※-※-※

33

280

330

3000

700

9.18

HGP-5AI-※44※-※-※

44

240

290

3000

700

9.40

HGP-5AI-※48※-※-※

48

240

290

3000

700

9.48

HGP-5AI-※55※-※-※

55

210

255

3000

700

9.62

HGP-5AI-※63※-※-※

63

210

240

3000

600

9.78

HGP-5AI-※75※-※-※

75

190

210

3000

600

10.02

HGP-5AI-※80※-※-※

80

180

210

3000

600

10.12

HGP-5AI-※90※-※-※

90

170

190

2500

600

10.32
