方向控制閥系列 / 電磁引導換向閥
首頁 > 方向控制閥系列 > 電磁引導換向閥 DSHG系列 > 方向控制閥系列 / 電磁引導換向閥

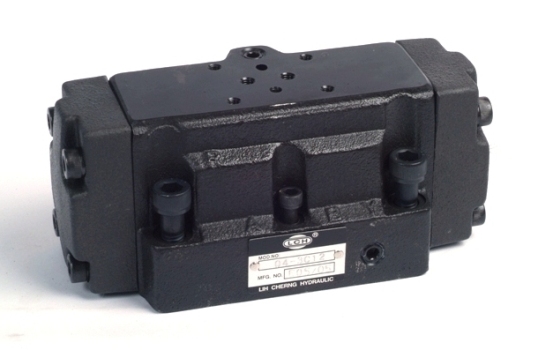

型號 DHG-06-3C2-1
特點:- 很容易改變引導及餘油排洩方式，僅需配置插入或非插入式。
- 模組式線圈絕緣度良好，由特殊樹脂保護。且足以抗拒外來濕氣及灰塵。
- 滑軸設計可在高壓及大流量操作下避免造成噴流或擾流。
註:電磁引導換向閥是由電磁換向閥和引導換向閥搭配組合,當電磁閥線圈通電時引導換向閥切換引導油流的方向,並以推動引導換向閥軸,因此改變油壓系統油路流的方向。
如何訂購:型號代碼說明: DHG-06-3C2-1-10
|
|
型號代碼 |
描述 |
|
1 |
DHG |
系列號碼 電磁引導換向閥 |
|
2 |
06 |
口徑尺寸 04:1/2” 06:3/4” 10:1-1/4” |
|
3 |
3C2 |

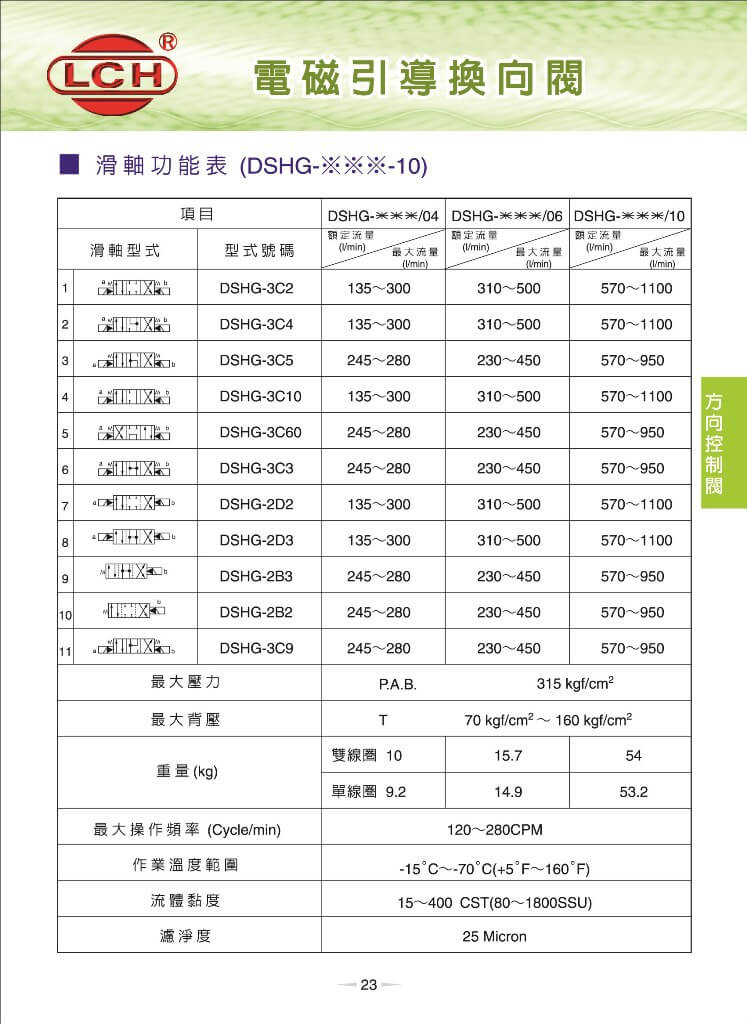

滑軸型式 參考滑軸種類及油壓記號表(P21) |
|
4 |
1 |
選擇引導泄油方式: 1:內引導內排泄 2:內引導外排泄 3:外引導外排泄 4:外引導內排泄 |
|
5 |
10 |
設計號碼
|
|
型式號碼 |
最大流量 l/min |
最大壓力 kgf/cm2 |
先導壓力 Kgf/cm2 |
回油允許背壓 Kgf/cm2 |
重量 kg |
|
|
最低 |
最高 |
|||||
|
DHG-04-3C* |
300 |
315 |
8 |
210 |
70-160 |
6.2 |
|
DHG-04-2D* |
||||||
|
DHG-04-2B* |
130 |
5.9 |
||||
|
DHG-06-3C* |
500 |
11.2 |
||||
|
DHG-06-2D* |
||||||
|
DHG-06-2B* |
140 |
11.7 |
||||
|
DHG-10-3C* |
1100 |
50 |
||||
|
DHG-10-2D* |
||||||
|
DHG-10-2B* |
460 |
|||||
規格表
