方向控制閥系列 / 電磁引導換向閥
首頁 > 方向控制閥系列 > 電磁引導換向閥 DSHG系列 > 方向控制閥系列 / 電磁引導換向閥

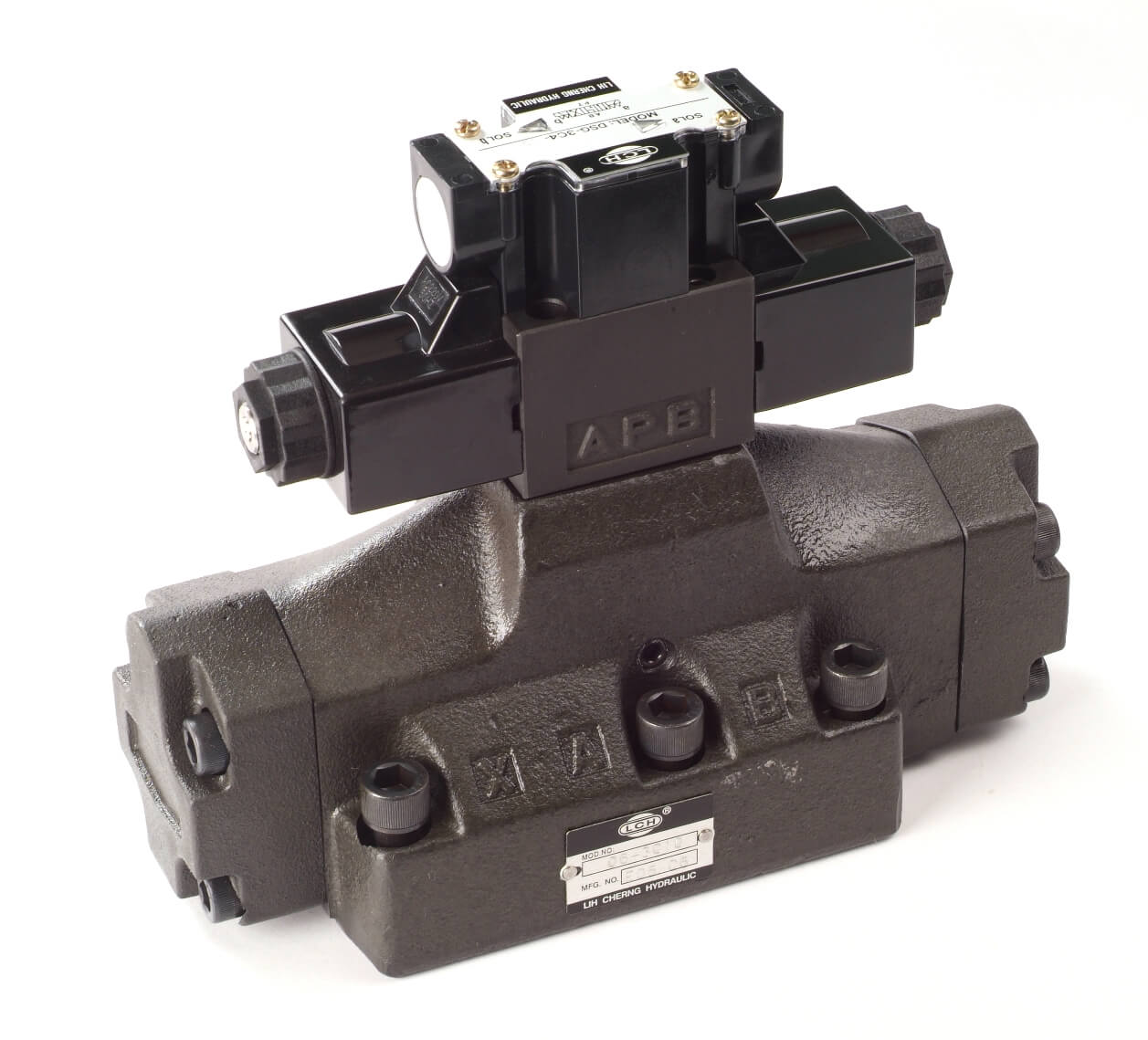

型號 DSHG-06-3C2-1-A2
特點:- 很容易改變引導及餘油排洩方式，僅需配置插入或非插入式。
- 模組式線圈絕緣度良好，由特殊樹脂保護。且足以抗拒外來濕氣及灰塵。
- 滑軸設計可在高壓及大流量操作下避免造成噴流或擾流。
註:電磁引導換向閥是由電磁換向閥和引導換向閥搭配組合,當電磁閥線圈通電時引導換向閥切換引導油流的方向,並以推動引導換向閥軸,因此改變油壓系統油路流的方向。
如何訂購:
代碼說明: DSHG-06-3C2-N-1-A2-10
|
|
型號代碼 |
描述 |
|
1 |
DSHG |
系列號碼 電磁引導換向閥 |
|
2 |
06 |
口徑尺寸 04:1/2” 06:3/4” 10:1-1/4” |
|
3 |
3C2 |
滑軸型式 參考滑軸種類及油壓記號表(P21) |
|
4 |
N |
導線連接方式 N:DIN連接器含燈 DIN 43650.ISO 6952 無:端線盒式含指示燈 DIN 43650.ISO 6952 |
|
5 |
1 |
選擇引導泄油方式: 1:內引導內排泄 2:內引導外排泄 3:外引導外排泄 4:-外引導內排泄 |
|
6 |
A2 |
電壓型式 A1:AC110V(50/60HZ) A2:AC220V(50/60HZ) A3:AC380V(50/60HZ) D1:DC12V D2:DC24V R1:R110 V(50/60HZ) R2:R220 V(50/60HZ) |
|
7 |
10 |
設計號碼 |

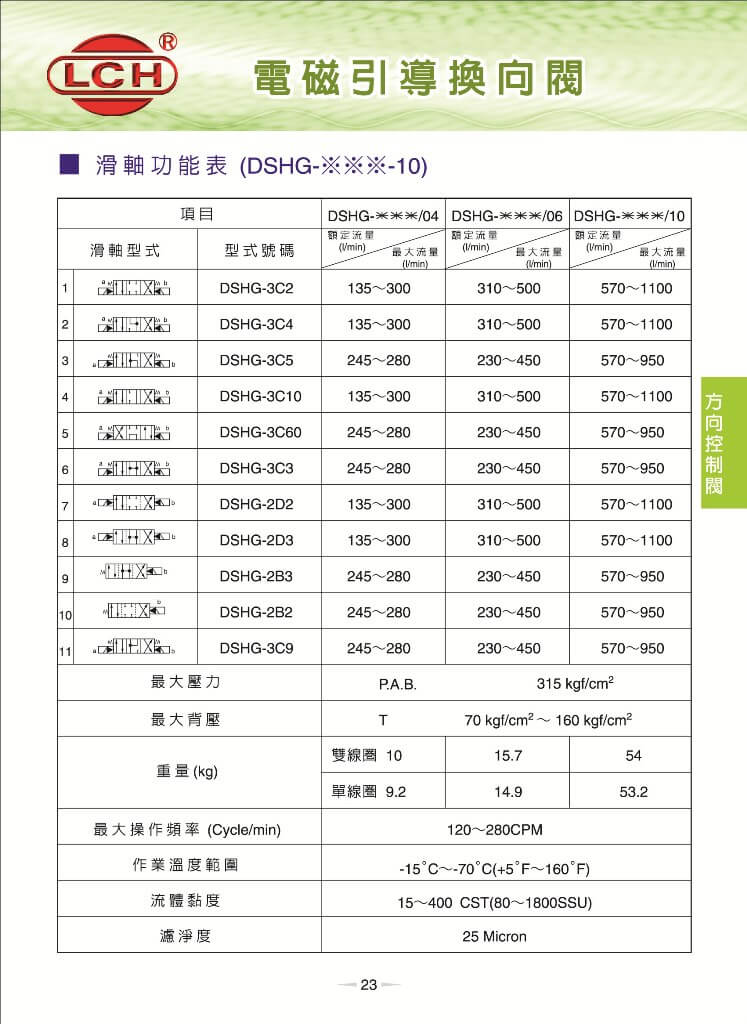

規格表
