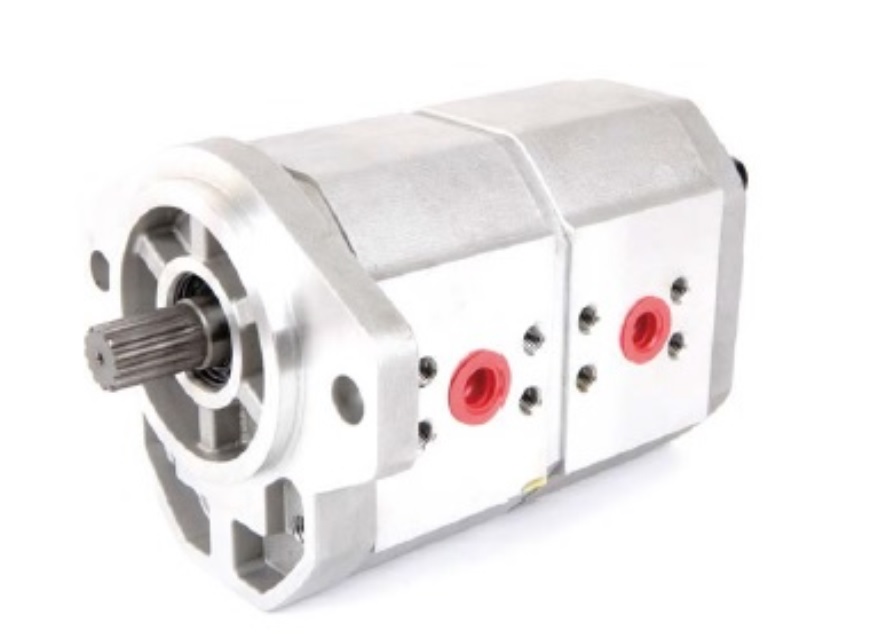

齒輪泵浦系列 / 雙聯齒輪泵浦HGP系列
首頁 > 齒輪泵浦系列 > 雙聯齒輪泵浦 HGP系列 > 齒輪泵浦系列 / 雙聯齒輪泵浦HGP系列
型號 HGP-55A Series
特點:- 最高壓力:300kgf/cm2
- 吐出量:22cc/rev~90cc/rev
- 法蘭型式:SEA 2 孔式DIN 4 孔式
型式號碼:HGP-55A-F-5555-R-Z1-2B-P1
|
|
型號代碼 |
描述 |
|
1 |
HGP |
系列號碼 雙聯齒輪泵 |
|
2 |
55A |
尺碼款式 5A款式雙聯 |
|
3 |
F |
固定方式 F:法蘭形式 L:腳座形式 |
|
4 |
5555 |
吐出量 2222:22+22cc/rev 2626:26+26cc/rev 3333:33+33cc/rev 4444:44+44cc/rev 4848:48+48cc/rev 5555:55+55cc/rev 6363:63+63cc/rev 7575:75+75cc/rev 8080:80+80cc/rev 9090:90+90cc/rev |
|
5 |
R |
旋轉方向(由心軸側視之) R:順時針 L:逆時針 |
|
6 |
Z1 |
心軸型式 X:平行鍵(X1:Φ22.22,X2:Φ25.4) Y:梅花鍵(Y1:13T) Z:推拔鍵(Z1:1:8) |
|
7 |
2B |
法蘭型式 2B:SAE 2孔式 4BD:DIN 4孔式 |
|
8 |
F P G U |
法蘭形式(F1-F8) PT牙規(P1- P2) G, BSP, PF牙規(G1-G4) UNF 牙規(U1-U6) |
|
型式號碼 |
吐出量 |
工作壓力 kgf/cm2 |
最高壓力 kgf/cm2 |
最高轉速 r.p.m. |
最低轉速 r.p.m. |
重量 |
|
HGP-55A-※2222※ |
22+22 |
250 |
300 |
3000 |
700 |
11.22 |
|
HGP-55A-※2626※ |
26+26 |
250 |
300 |
3000 |
700 |
11.38 |
|
HGP-55A-※3333※ |
33+33 |
250 |
300 |
3000 |
700 |
11.66 |
|
HGP-5A-※4444※ |
44+44 |
210 |
250 |
3000 |
700 |
12.10 |
|
HGP-5A-※4848※ |
48+48 |
210 |
250 |
3000 |
700 |
12.26 |
|
HGP-5A-※5555※ |
55+55 |
210 |
250 |
3000 |
700 |
12.54 |
|
HGP-5A-※6363※ |
63+63 |
210 |
250 |
3000 |
600 |
12.86 |
|
HGP-5A-※7575※ |
75+75 |
180 |
210 |
3000 |
600 |
13.34 |
|
HGP-5A-※8080※ |
80+80 |
170 |
200 |
3000 |
600 |
13.54 |
|
HGP-5A-※9090※ |
90+90 |
160 |
190 |
2500 |
600 |
13.94 |
