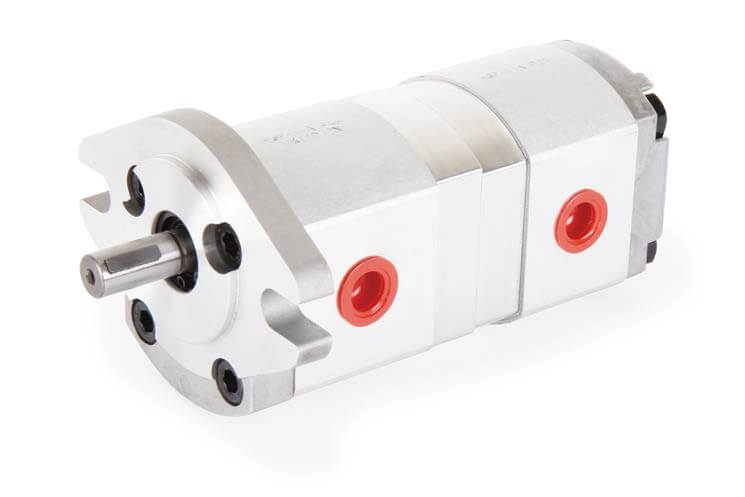

齒輪泵浦系列 / 雙聯齒輪泵浦HGP系列
首頁 > 齒輪泵浦系列 > 雙聯齒輪泵浦 HGP系列 > 齒輪泵浦系列 / 雙聯齒輪泵浦HGP系列
型號 HGP-11A Series
特點:- 最高壓力:250kgf/cm2
- 吐出量:1cc+1cc/rev~8+8cc/rev
- 法蘭型式:SAE 2 孔式, DIN 4 孔式, European 4孔式
- 心軸型式: X:平行鍵;Y:梅花鍵;Z:推拔鍵
式號碼:HGP-11A-F-33-R-X2-4BDB-P2
|
|
型號代碼 |
描述 |
|
1 |
HGP |
系列號碼 雙聯齒輪泵 |
|
2 |
11A |
尺碼款式 1A款式雙聯 |
|
3 |
F |
固定方式 F:法蘭形式 L:腳架形式 |
|
4 |
33 |
吐出量 11: 1+1cc/rev 22: 2+2cc/rev 2626: 2.6+2.6cc/rev 33: 3+3cc/rev 44: 4+4cc/rev 55: 5+5cc/rev 66:6+6cc/rev 88:8+8cc/rev |
|
5 |
R |
旋轉方向(由心軸側視之) R:順時針 L:逆時針 |
|
6 |
X |
心軸型式 X:平行鍵 Y:梅花鍵 Z:推拔鍵 |
|
7 |
4BDB |
法蘭型式 2B:SAE 2孔式 4BDA: DIN 4孔式 (A 型) 4BDB:DIN 4孔式(B 型) 4BE:歐洲4孔式 |
|
8 |
F P G U |
法蘭形式(F1-F6) PT牙規(P1- P2) G, BSP, PF牙規(G1-G2) UNF 牙規(U1-U2) |
| 型式號碼 | 吐出量 cc/rev |
工作壓力 kgf/cm2 |
最大壓力 kgf/cm2 |
額定轉速 r.p.m. |
最高轉速 r.p.m. |
最低轉速 r.p.m. |
入油口 Inlet |
出油口 Outlet |
Weight |
|
HGP-11A-※11 |
1+1 |
210 |
250 |
1800 |
4500 |
1000 |
PT3/8 |
PT3/8 |
2.81 |
|
HGP-11A-※22 |
2+2 |
210 |
250 |
1800 |
4500 |
600 |
PT3/8 |
PT3/8 |
2.91 |
|
HGP-11A-※2626 |
2.6+2.6 |
210 |
250 |
1800 |
4500 |
600 |
PT3/8 |
PT3/8 |
3.11 |
|
HGP-11A-※33 |
3+3 |
210 |
250 |
1800 |
4500 |
600 |
PT3/8 |
PT3/8 |
3.13 |
|
HGP-11A-※44 |
4+4 |
210 |
250 |
1800 |
4000 |
600 |
PT3/8 |
PT3/8 |
3.17 |
|
HGP-11A-※55 |
5+5 |
210 |
250 |
1800 |
3200 |
600 |
PT3/8 |
PT3/8 |
3.21 |
|
HGP-11A-※66 |
6+6 |
210 |
250 |
1800 |
3200 |
600 |
PT3/8 |
PT3/8 |
3.41 |
|
HGP-11A-※88 |
8+8 |
170 |
210 |
1800 |
3200 |
600 |
PT3/8 |
PT3/8 |
3.61 |
