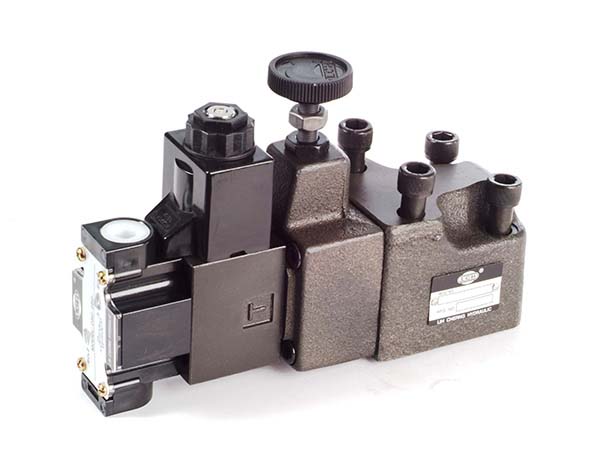

電磁控制溢流閥 / 電磁引導式溢流閥
首頁 > 壓力控制閥系列 > 電磁控制溢流閥 / 電磁引導式溢流閥
型號 BSG-03
特點:- 此型控制閥為壓力控制閥與單線圈電磁閥的組合運用，藉以達到系統壓力，透過電磁閥的作動，達到洩載(unloading)與壓力設定以滿足系統作動的需求。
- 此型閥構造較簡單，為傳統一般機械常用。
型號代碼說明: BSG-03-1-2B2-A1-1
|
|
型號代碼 |
描述 |
|
1 |
BS |
系列號碼 電磁控制溢流閥 |
|
2 |
G |
安裝型式 T: 管螺紋連接型 G: 底板安裝型 |
|
3 |
03 |
口徑尺寸 03:3/8” 06:3/4” |
|
4 |
1 |
壓力調整範圍 1:7-70kgf/cm2 2:10-140kgf/cm2 3:15-250kgf/cm2 |
|
5 |
2B2 |
導壓型式 2B2 2B2B 2B3A 2B3B |
|
6 |
A1 |
電壓型式 A1:AC110V/60HZ A2:AC220V/60HZ A3:AC380V/50HZ A4: AC110V/50HZ A5:AC220V/50HZ D1:DC12V D2:DC24V |
|
7 |
10 |
設計號碼 |
規格表
|
型式號碼 |
最大壓力 kgf/cm2 |
壓力調整範圍 kgf/cm2 |
最大流量 l/min |
重量(Kg) (不含電磁閥重量) |
螺絲規格 |
||
|
配管型 |
底板型 |
BST- |
BSG- |
BSG- |
|||
|
- |
BSG-03 |
250 |
1: 7-70 2:10-140 3:15-250 |
60 |
- |
5.1 |
M12x70x2pcs M12x90x2pcs |
|
BST-06 |
BSG-06 |
200 |
4.4 |
7 |
M16x60x2pcs M16x80x2pcs |
||
|
BST-10 |
- |
400 |
7.1 |
- |
- |
||
