電磁控制溢流閥 / 電磁引導式溢流閥
首頁 > 壓力控制閥系列 > 電磁控制溢流閥 / 電磁引導式溢流閥

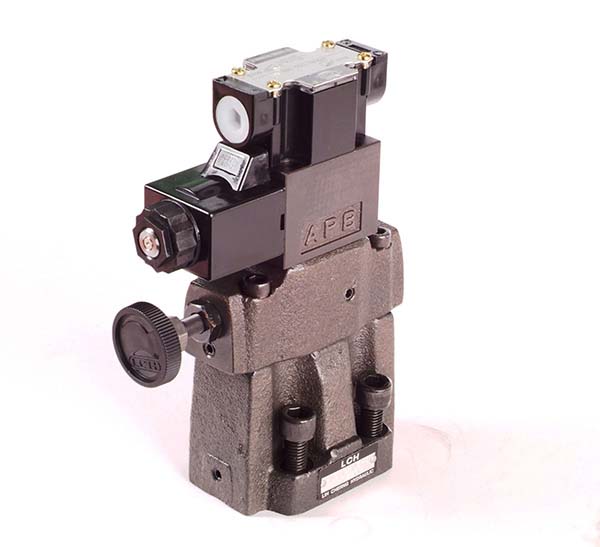

型號 SBSG-03
特點:- 此型控制閥為壓力控制閥與單線圈電磁閥的組合運用，藉以達到系統壓力，透過電磁閥的作動，達到洩載(unloading)與壓力設定以滿足系統作動的需求。
- 此型為低噪音，應答性較快的塑膠射出成形機油壓系統迴路所設計。
- 為了滿足愈來愈嚴格的系統壓力反應要求與噪音值要求為許多客戶所採用。
型號代碼說明: SBSG-03-1-2B2-A1-10
|
|
型號代碼 |
描述 |
|
1 |
SBS |
系列號碼 (低噪音型)電磁控制溢流閥 |
|
2 |
G |
安裝型式 G: 底板安裝型 |
|
3 |
03 |
口徑尺寸 03:3/8” 06:3/4” |
|
4 |
1 |
壓力調整範圍 1:7-70kgf/cm2 2:10-140kgf/cm2 3:15-250kgf/cm2 |
|
5 |
2B2 |
導壓型式 2B2 2B2B 2B3A 2B3B |
|
6 |
A1 |
電壓型式 A1:AC110V/60HZ A2:AC220V/60HZ A3:AC380V/50HZ A4: AC110V/50HZ A5:AC220V/50HZ D1:DC12V D2:DC24V |
|
7 |
10 |
設計號碼 |
規格表
|
型式號碼 |
最大壓力 kgf/cm2 |
壓力調整範圍 kgf/cm2 |
最大流量 l/min |
重量(Kg) (不含電磁閥重量) |
螺絲規格 |
|
SBSG-03 |
250 |
1: 7-70 2:10-140 3:15-250 |
100 |
4.8 |
M12x40x4pcs |
|
SBSG-06 |
200 |
6 |
M16x50x4pcs |
