RC型單向減壓閥 /減壓閥 RCG‧RCT 系列
首頁 > 壓力控制閥系列 > RC型單向減壓閥 /減壓閥 RCG‧RCT 系列 > RC型單向減壓閥 /減壓閥 RCG‧RCT 系列

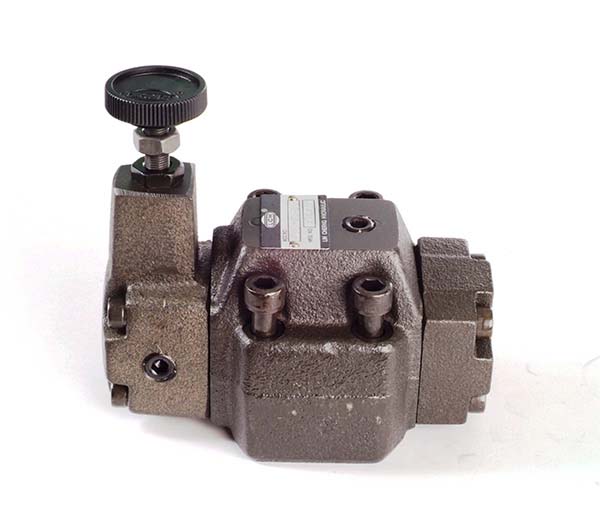

型號 RCG-03
特點:- 減壓閥的使用在於主要系統壓力之外，有另外其他系統壓力必須低於主要系統壓力，而不能透過電磁閥的作動，必須以減壓控制閥作動而達到減壓的目的。
- 單向減壓為有止回閥，一般皆設計於電磁閥的A或B口。
型號代碼說明: RCG-03-1-10
|
|
型號代碼 |
描述 |
|
1 |
RC |
系列號碼 RC型單向減壓閥 |
|
2 |
G |
安裝型式 T: 管螺紋連接型 G: 底板安裝型 |
|
3 |
03 |
口徑尺寸 03:3/8” 06:3/4” 10:1-1/4” |
|
4 |
1 |
壓力調整範圍 1:7-70kgf/cm2 2:10-140kgf/cm2 3:15-250kgf/cm2 |
|
5 |
10 |
設計號碼 |
規格表
|
型式號碼 |
最大壓力 kgf/cm2 |
壓力調整範圍 kgf/cm2 |
最大流量 l/min |
重量 Kg |
螺絲規格 |
||
|
配管型 |
底板型 |
RCT- |
RCG- |
RCG- |
|||
|
RCT-03 |
RCG-03 |
250 |
1: 7-70 2:10-140 3:15-250 |
50 |
5.0 |
5.6 |
M10x70x4pcs |
|
RCT-06 |
RCG-06 |
125 |
8.4 |
8.4 |
M10x80x4pcs |
||
|
RCT-10 |
RCG-10 |
250 |
16.4 |
14.8 |
M10x95x6pcs |
||
